排水管の内径を一発計測！

● 排水管にぴったり合うドレンを選ぶことができる
● φ30～100mm用（10mm単位で8サイズ）
● ゲージ先端を保護・収納するカバーホルダー付

● 本体寸法
・収納時：φ98×165mm
・展開時長さ：265～295ｍｍ

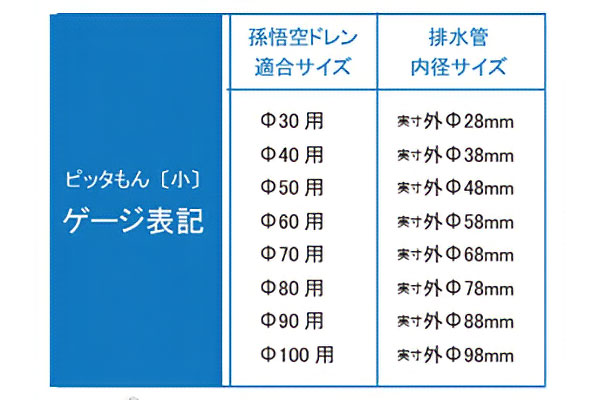

※各ゲージには呼び径(φ**用)と実寸径(呼び径-2mm)が刻印されています。
※ゲージで計測した排水管の内径より、ドレンの筒外径またはホース外径は小さなサイズをお選びください。

※計測例：ドレンを設置したい排水管にピッタもんが18cmの深さまで抵抗なく入り、 管内で1回転できる最も大きいサイズが最適となります。
この時のゲージサイズが「φ70用・外φ68mm」だった場合、 設置するドレンの筒外径、またはホース外径がφ68mm未満のものが適合となります。
○適合・不適合例
　GPR鉛ドレン タテ型 70φ用 筒外径：φ68mm･･･△
　GPR鉛ドレンヨコ型 70φ用 ホース外径：φ66mm･･･○
　TS鉛ドレン タテ型 70φ用 筒外径：φ65mm･･･○
　TS鉛ドレン ヨコ型 65φ用 ホース外径：φ60mm･･･○
　鉛ドレンG ヨコ型 70φ用 ホース外径：φ67mm･･･○
　塩ビドレンG-Ⅰ タテ型 75φ用 筒外径：φ68mm･･･△
　塩ビドレンG-Ⅱ ヨコ型 75φ用 ホース外径：φ67mm･･･○
　塩ビドレンG-Ⅲ タテ・ヨコ型 75φ用 ホース外径：φ67mm･･･○
　TS塩ビドレン ヨコ型 75φ用 ホース外径：φ73mm･･･×
　TS塩ビドレン ヨコ型 65φ用 ホース外径：φ60mm･･･○　　など
※ドレンの筒、またはホース外径がφ68mmで判定△のものは排水口内に入れづらい場合があります。
　排水口内でピッタもんを回転させ、内壁との間に余裕がなければ1ランク下のサイズのドレンを検討してください。

計測した最適のゲージの呼び径・実寸径を元にドレンの筒外径、ホース外径を確認してください。

ピッタもん（大）
